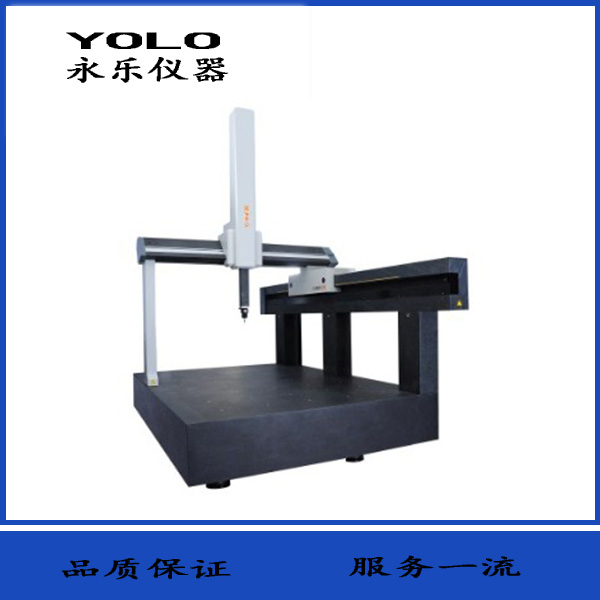

?？怂箍?/span> Reform系列 L型單邊橋大行程三坐標測量機
Reform系列L型單邊高架橋大行程三坐標測量機是集多年設計、應用技術為基礎，研發的高穩定性，高精準度大行程測量機。L型單邊高架橋結構敞開式超寬視界，可以更好的完成大型工件的擺放，進行測量測繪、高速掃描、逆向工程。進行測量測繪的同時，能更好的提高使用效率，強大、一體化的功能操作方便，Reform系列三坐標測量機是大型工件測量測繪的選擇。
Reform系列L型單邊高架橋大行程三坐標測量機技術特點：
· Reform測量機采用天然高精密花崗巖導軌，具有熱穩定性好，剛性強，精度高，無時效變化等優點。
· Reform 半高架橋式結構，進口直流伺服電機驅動，德國齒形同步帶傳動，使Reform系列測量機運動性能更好，測量精度及穩定性更高。
· Reform三軸大截面的導軌設計，充分實現剛性強，承載力大，扭擺更小，極大減少測量運行中慣性帶來的慣量誤差。
· Reform Y軸采用整體式橫“凹”字形大截面導軌，大跨距空氣軸承分布可有效減少運動中的扭擺誤差，保證機器測量精度和重復精度。
· Reform設計使用更大承載力高精度自潔式空氣軸承，導軌永不磨損，運動平穩。
· Reform 超寬視界簡易方便的擺放工件和測量實時監測。
· Reform 可配置高端全系列觸發式及接觸式掃描測頭，也可配置全系列激光掃描測頭，實現復雜工件曲線、曲面、逆向工程等高速測量任務。
|
機器型號 |
|
Reform152010 |
Reform152510 |
Reform153010 |
Reform152512 |
Reform153012 |
|
|
X |
1500 |
1500 |
1500 |
1500 |
1500 |
|
Y |
2000 |
2500 |
3000 |
2500 |
3000 |
|
|
Z |
1000 |
1000 |
1000 |
1200 |
1200 |
|
|
|
Dx |
1600 |
1600 |
1600 |
1600 |
1600 |
|
Dy |
2200 |
2700 |
3200 |
2700 |
3200 |
|
|
Dz |
1150 |
1150 |
1150 |
1350 |
1350 |
|
|
|
Lx |
2260 |
2260 |
2260 |
2260 |
2260 |
|
Ly |
3300 |
3800 |
4300 |
3800 |
4300 |
|
|
Lz |
3650 |
3650 |
3650 |
4050 |
4050 |
|
|
臺面高度 （mm） |
H |
700 |
700 |
700 |
700 |
700 |
|
機器重量 |
|
10200 |
11300 |
12300 |
11500 |
12600 |
|
承重 |
|
3000 |
3000 |
3000 |
3000 |
3000 |
選型規格表：
技術參數：
|
機器型號 |
Reform152010 |
Reform152012 |
Reform152010 |
Smart152512 |
Smart123012 |
|
MPEe （μm） |
3.0+3.3L/1000 |
3.2+3.3L/1000 |
3.5+3.3L/1000 |
||
|
MPEp （μm） |
2.9 |
3.2 |
3.5 |
||
|
空氣流量（m3/min） |
0.14-0.45 |
||||
|
供氣壓力（Mpa） |
0.5 |
||||
|
過濾精度（μm） |
0.3 |
||||
|
溫度范圍（℃） |
20±2 |
||||
|
溫度變化（℃/h） |
0.5 |
||||
|
溫度梯度（℃/m） |
0.5 |
||||
|
濕度 |
45%-70% |
||||
· 詳細技術咨詢請咨詢銷售技術人員：18058269578
